マシニングセンター




立型マシニングセンター オークマ MC-50VA

移動量

X軸移動量
(テーブル左右)
1,050mm
Y軸移動量
(サドル前後)
510mm
Z軸移動量
(主軸頭上下)
560mm
主軸端~テーブル上面 200mm~760mm

テーブル

テーブル作業面の大き) 1,300mm*510mm
テーブル最大積載質量) 1,000kg
テーブル上面~床面 830mm

主軸

主軸回転速度 10~5,000rpm
主軸テーパー穴 7/24テーパ No.50
変速レンジ数 2段
主軸径(前軸受部) Φ100m

自動工具交換装置

ツールシャンク形式 MASBT50
プルスタッド形式 MAS 2型
工具収納本数 20本
工具選択方式 メモリランダム
工具シャンク形状 MAS 403 BT50
プルスタッドボルト形式 MAS,2型
工具最大径(隣接) Φ135mm
工具最大径/隣接工具無 Φ200mm
工具最大長 400mm
工具最大質量 20kg



電動機

主軸用電動機 VAC15/11(30分/連続)
X軸送り用電動機 3.6kw(AC)サーボモータ
Y軸送り用電動機 3.6kw(AC)サーボモータ
Z軸送り用電動機 4.8kw(AC)サーボモータ
油圧ユニット駆動用電動機 3.7kw



機械の大きさ

機械高さ 3,145mm
所要床面の大きさ 3,300mm*4,175mm
機械質量

特別仕様

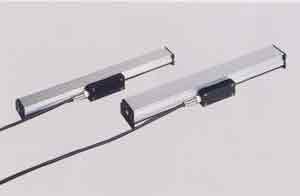

アブソスケール検出
(X、Y、Z)



大径テーパネジプラネット加工、トロコイド加工、楕円加工等、特殊プログラムを用意しております。
